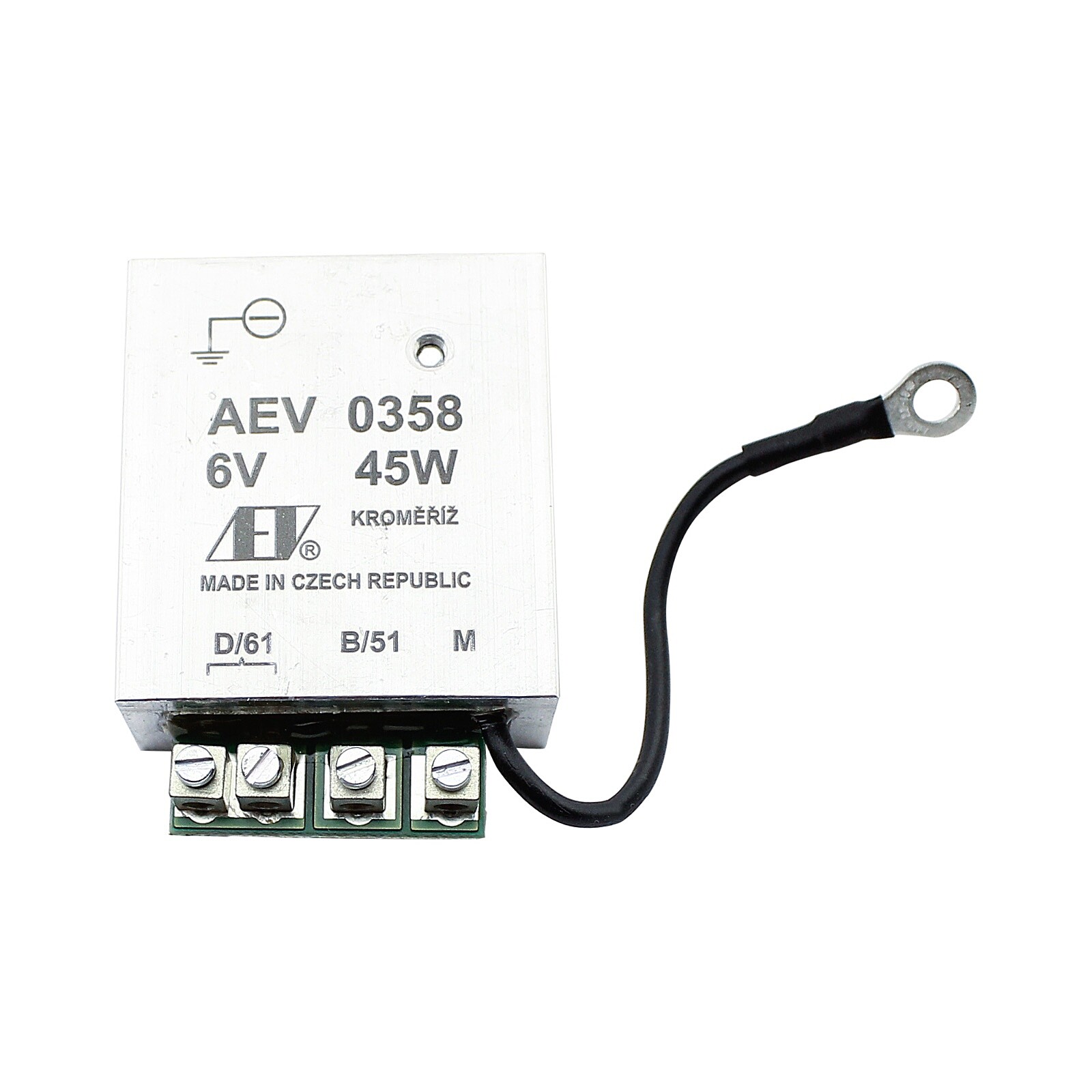

Dynamoregler 6V 45W AEV mit Massenanschluss ( - )

Dynamoregler für die Regelung von Nebenschlussdynamos mit negativer Regelung

Der Regler wird in die Erregerwicklung des Dynamos gegen Masse geschaltet und ist für ein System mit einer Nennspannung von 6V ausgelegt, bei dem der Minuspol der Batterie geerdet ist.

Der Regler gewährleistet die Regelung der Ausgangsspannung des Dynamos und schützt ihn gleichzeitig vor Überstrom. Dank der Rückstromschalterfunktion wird die Batterie bei Rückstrom (z. B. bei stehendem Motor oder einem Defekt des Dynamos) vom Dynamo getrennt.

Technische Daten:

• Nennspannung des Systems: 6V
• Regelungstyp: negativ
• Nennleistung des Dynamos: 45W
• Maximaler Erregerstrom: 4A
• Betriebstemperaturbereich: -20°C bis +90°C
• Minimaler Widerstand der Erregerwicklung: ≥2Ω
• Geerdeter Batteriepol: Minus
• Regulierte Spannung des Dynamos: 7,3 ± 0,1V
• Strombegrenzung: 7,0 A ± 5 %
• Leerlaufstrom: <1 mA bei 6,5V
