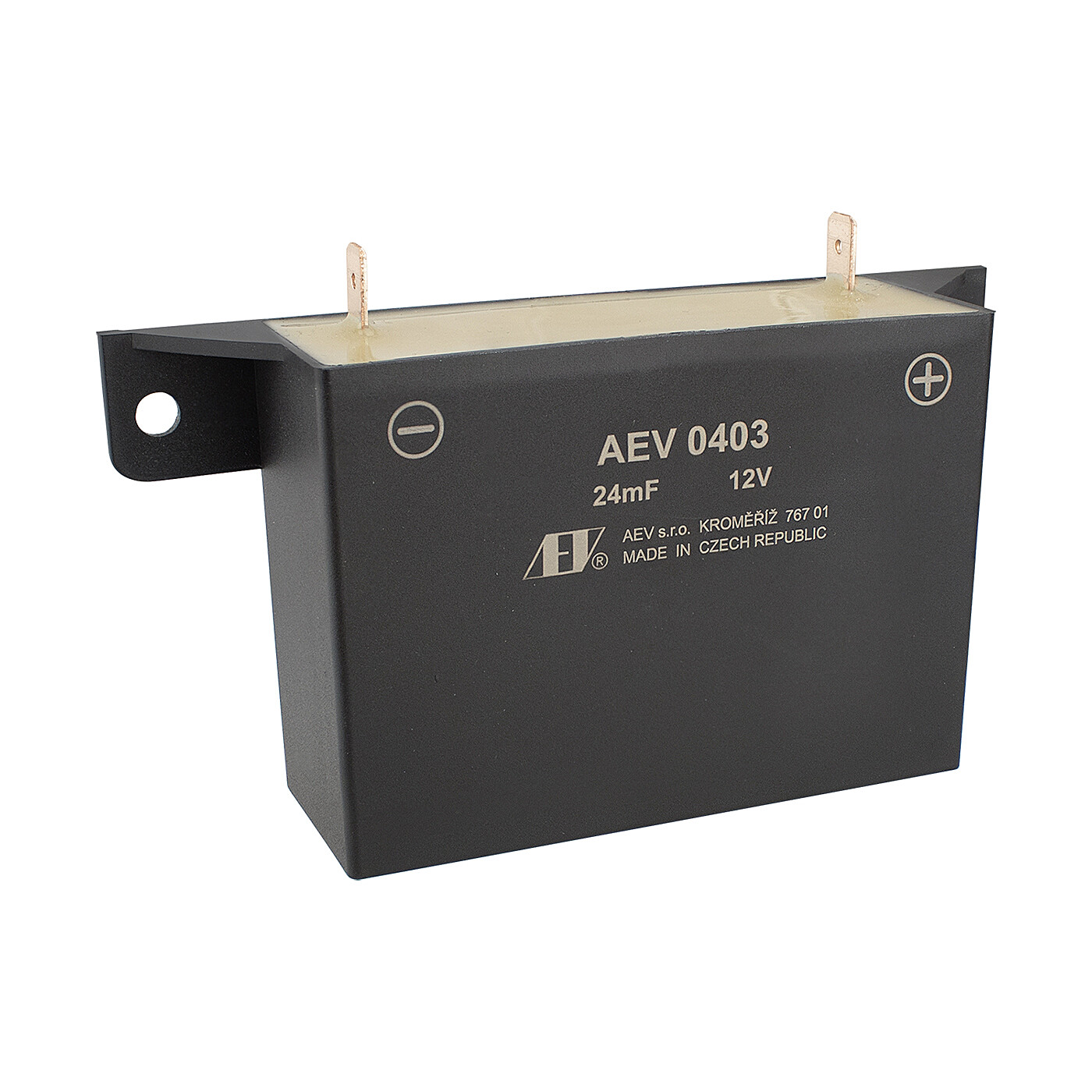

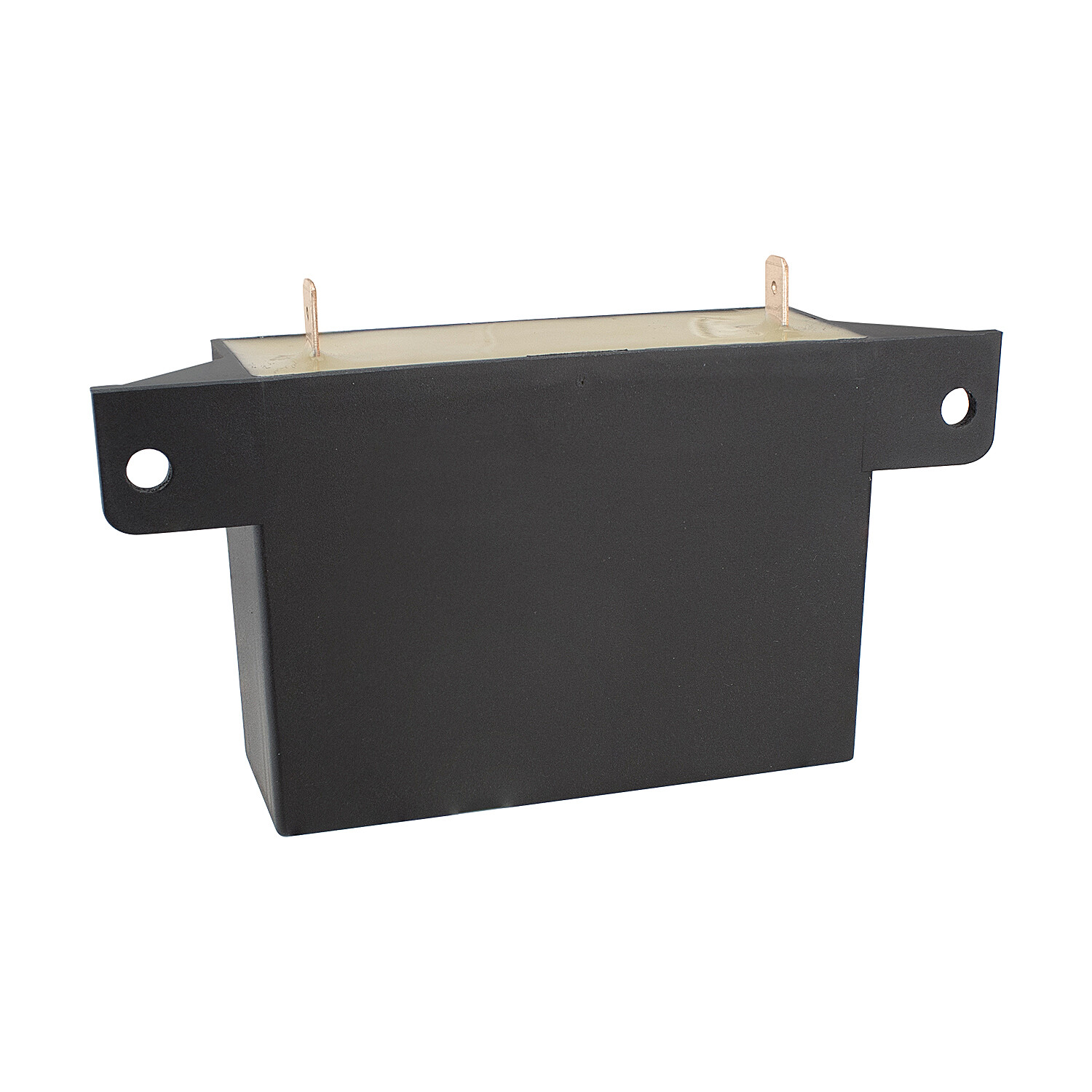

Kondensator AEV 0403

Gegenwärtig werden sie zunehmend auf Motorrädern der Marken JAWA und ČZ verwendet, hauptsächlich als Ersatz für Dynamo-Batterie-Sets, Zünd- und Quellensets, deren Hauptbestandteil eine Lichtmaschine mit Permanentmagneten ist. Diese neuen Sets zeichnen sich dadurch aus, dass Zünd- und Quellenteil völlig unabhängig voneinander sind und die Zündfunktion somit nicht vom Vorhandensein einer Batterie abhängig ist. Einige Hersteller lassen daher die Möglichkeit zu, diese Bausätze ohne Batterie zu betreiben, empfehlen aber gleichzeitig, statt der Batterie einen Elko mit einer Kapazität von 22÷47mF (22.000÷47.000uF) an einer Betriebsspannung von mindestens anzuschließen 25V, siehe zB fy VAPE-Empfehlungen. Der Grund dafür ist, dass die Ausgangsgleichspannung des Reglers nach Gleichrichtung der Wechselspannung der Lichtmaschine, insbesondere der einphasigen, eine sehr hohe Welligkeit aufweist und gleichzeitig auch ein breites Spektrum an Spannungsimpulsen vorhanden ist entstehen während des Betriebs des Reglers oder werden vom Zündkreis induziert. Wenn also kein Akkumulator oder Kondensator mit ausreichender Kapazität an das Netz angeschlossen ist, beeinträchtigt dieser Zustand die Funktion einiger Geräte erheblich oder kann sie sogar beschädigen. ACHTUNG: Der Kondensator AEV 0403 hat wie der Akku eine andere Polarität der Anschlusskontakte, statt dessen wird er angeschlossen. Es darf nicht rückgängig gemacht werden! Es kann nur in einem 6V oder 12V DC Netz betrieben werden.

Technische Parameter:

• Nennkapazität Ca: 24,2 mF (24.200 uF)
• Betriebsspannung Vr: 35V DC, Vs = 1,15xVr
• Lebensdauer: >3000 Stunden bei +105 ºC, >25.000 Stunden bei +40 ºC
• Anschluss: 6,3mm Flachstecker
• Ca-Toleranz: ± 20%
• Betriebstemperaturbereich: 55º ÷ 105ºC
• Klimakategorie nach IEC 60068-1 55/105/56,: -55ºC bis 105ºC/56 Tage feuchte Hitze

Abmessungen:

• Höhe ohne Aufsatz: 60 mm
• Breite ohne Aufsatz: 84 mm
• Tiefe: 30 mm
• Lochabstand für Befestigung: 108 mm
